A. OSILOSKOP

Osiloskop

Osiloskop adalah alat ukur elektronika yang berfungsi memproyeksikan bentuk sinyal listrik agar dapat dilihat dan dipelajari. Osiloskop biasanya digunakan untuk mengamati bentuk gelombang yang tepat dari sinyal listrik. Selain amplitudo sinyal, osiloskop dapat mewujudkan distorsi, waktu anatar dua peristiwa dan waktu relatif dari dua sintyal terkait. Alat ukur ini dapat digunakan sebagai alat pengukuran rangkaian elektronika seperti TV, Radio dsb. Bentuk alat ini hampir sama dengan alat yang digunakan dirumah sakit di ruang operasi. Namun untuk yang ini ukuran nya kecil dari yang digunakan diruang operasi.

Oscilloscope terdiri dari tabung vacuum dengan sebuah cathode (electrode negative ) pada satu sisi yang menghasilkan pancaran electron dan sebuah anode ( electrode positive ) untuk mempercepat gerakannya sehingga jatuh tertuju pada layar tabung. Susunan ini disebut dengan electron gun.

Elektron-elektron disebut pancaran sinar katoda sebab mereka dibangkitkan oleh cathode dan ini menyebabkan oscilloscope disebut secara lengkap dengan cathode ray oscilloscope atau CRO.

B. WATTJAM / WATTHOUR METER

Watt Jam / Watt Hour Meter

Wattjam adalah alat ukur energi listrik. Wattjam (Wh = watt-hour) atau kilowatt-jam (kWh) sebetulnya alat ukur listrik yang banyak terpasang di setiap rumah. Kita sering salah memahami mengira bahwa alat ukur yang terpasang dirumah adalah alat ukur daya listrik. Padahal sebetulnya alat ukur listrik yang terpasang dirumah kita itu adalah Wattjam. Angka penunjuk pun menyatakan nilai energi listrik yang terpakai dalam rentang waktu tertentu.

C. MEGGER

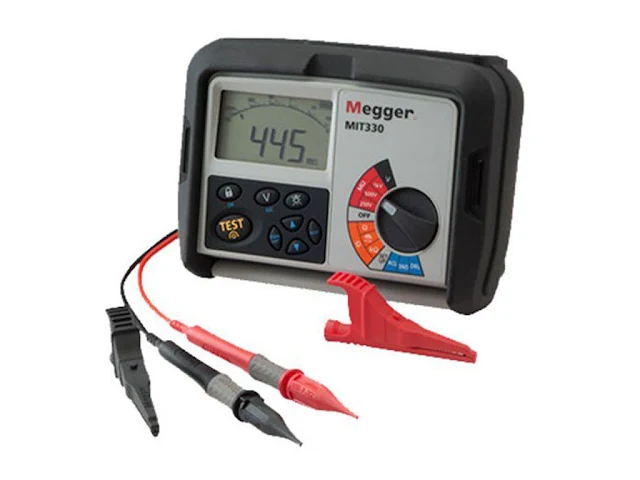

Megger

Megger dipergunakan untuk mengukur tahanan isolasi dari alat-alat listrik maupun instalasi-instalasi.

Megger ini banyak digunakan petugas dalam mengukur tahanan isolasi antara lain untuk:

1. Kabel instalasi pada rumah-rumah / bangunan.

2. Kabel tegangan tinggi.

3. Kabel tegangan rendah.

4. Transformator.

5. Dan peralatan listrik lainnya.
